Elektrik

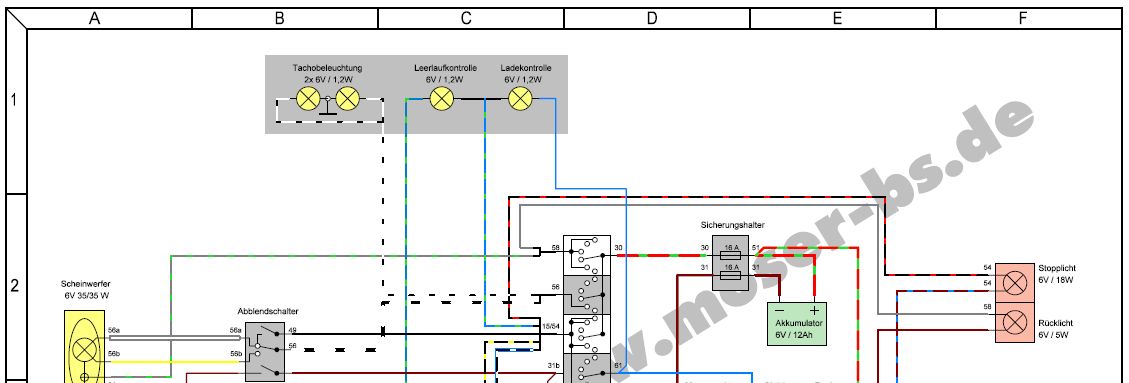

ETS 250 ohne Blinker

ets250ohneblinker

Download volle Größe

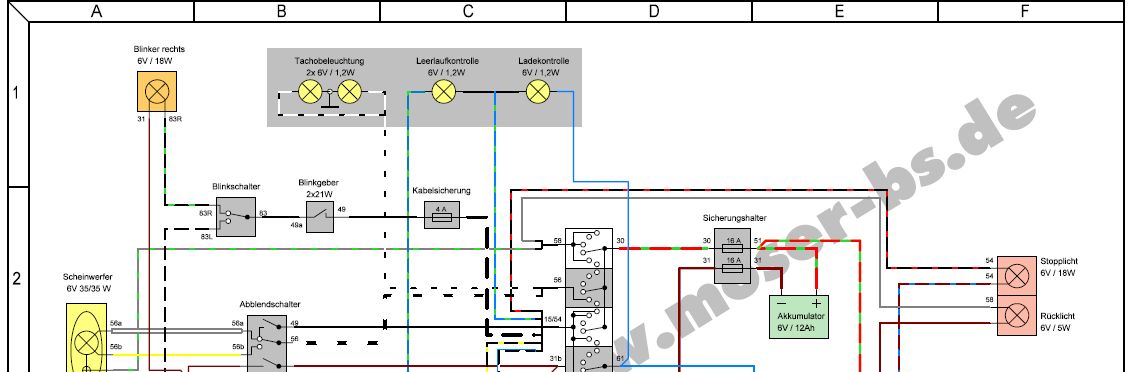

ETS 250 mit Blinker

ets250blinker

Download volle Größe

Mit freundlicher Genehmigung: © net-harry bzw. http://www.moser-bs.de/

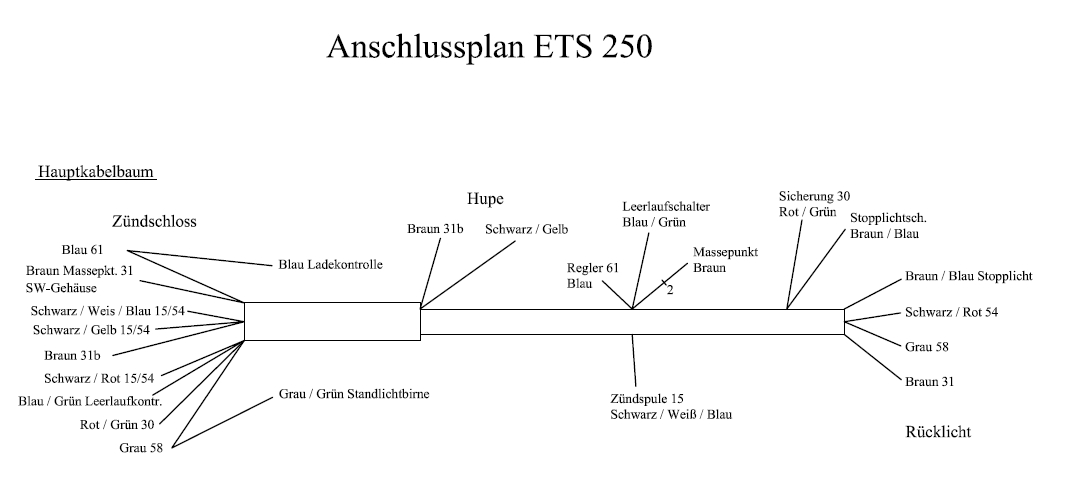

Schaltplan ETS 250 Original

schaltplanets250-1

Download volle Größe

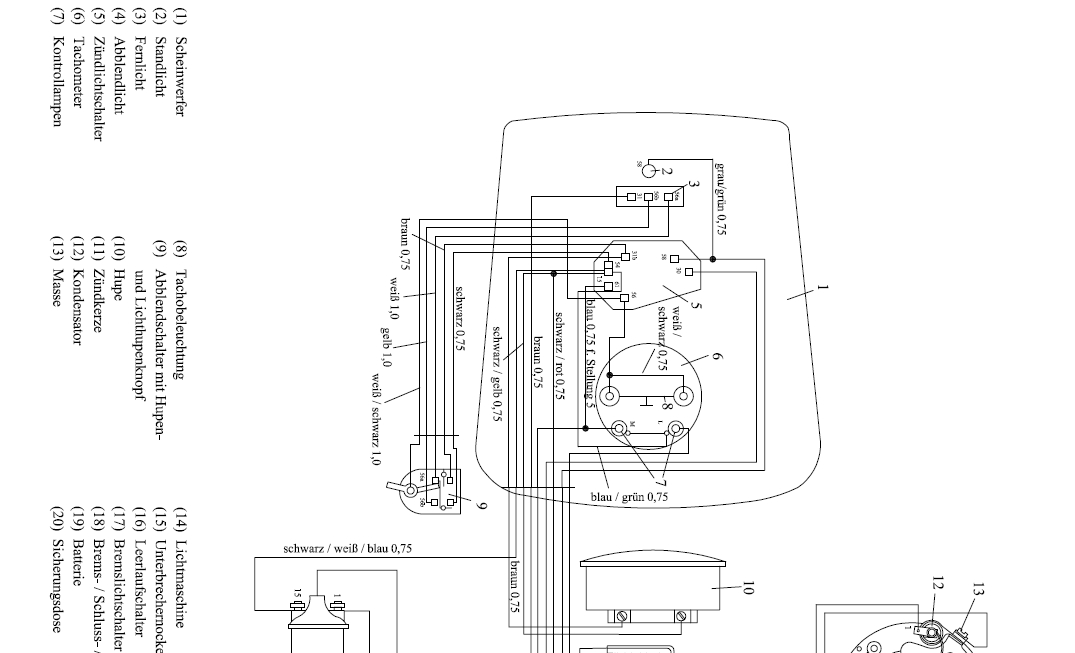

Schaltplan ETS 250 ohne Blinker

schaltplanets250-2

Download volle Größe

Mit freundlicher Genehmigung: © Lehmi82

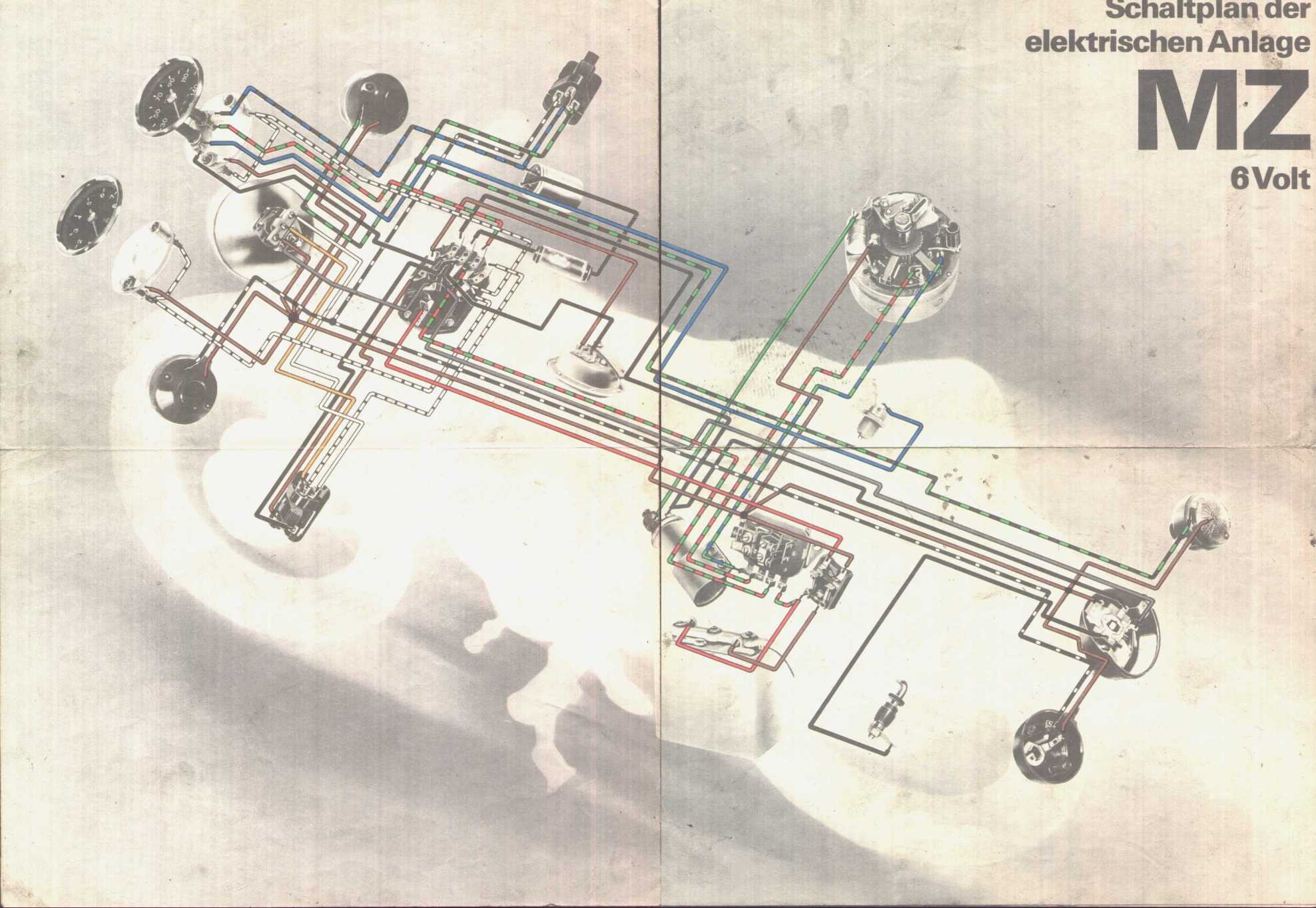

6 Volt
 Download volle Größe

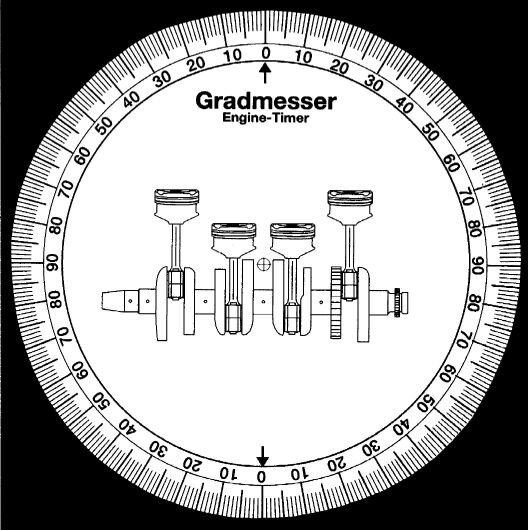

gradscheibe
